Тема 2. Связи и их реакции

    Тело, которое может совершать из данного положения любые перемещения в пространстве, называется свободным.

    Тело, перемещениям которого препятствуют какие-нибудь другие, скрепленные или соприкасающиеся с ним тела, называется несвободным. Все то, что ограничивает перемещение данного тела, называют связью.

    Сила, с которой данная связь действует на тело, препятствующая тем или иным его перемещениям, называется реакцией связи. Реакция связи направлена в сторону противоположную той, куда связь не дает перемещаться телу.

    Принцип освобождаемости от связей: несвободное твердое тело можно рассматривать как свободное, если его мысленно освободить от связей, заменив их действие реакциями. В статике этот принцип позволяет рассматривать равновесие несвободного твердого тела как свободного под действием активных (заданных) сил и реакций связей.

    Рассмотрим наиболее часто встречающиеся типы связей на плоскости и направления их реакций.

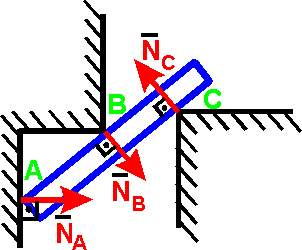

    1. Гладкая плоскость (поверхность) или опора

Реакция N гладкой плоскости (поверхности) или опоры направлена по общей нормали к поверхностям соприкасающихся тел в точке их касания и приложена к этой точке.

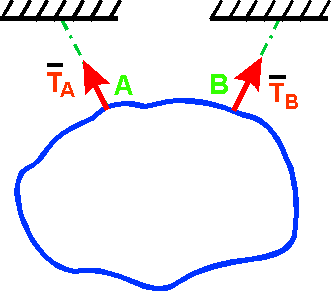

2. Гибкая нить (провода, канаты, цепи, ремни)

Реакция Т направлена вдоль нити к точке подвеса.

    3. Невесомый стержень с шарнирами

Реакция N невесомого стержня направлена вдоль стержня. Обычно реакция N изображается от тела по стержню, в предположении, что в равновесии стержень растянут.

   4. Неподвижный цилиндрический шарнир или подшипник

Реакция R_A цилиндрического шарнира может иметь любое направление в плоскости, перпендикулярной оси вращения, т. е. в плоскости Аху. Обычно ее раскладывают на две составляющие Х_А и Y_A по двум взаимноперпендикулярным направлениям.

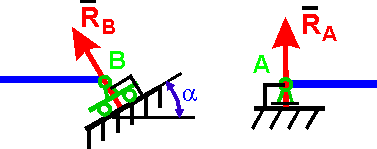

   5. Шарнирно-подвижная опора (опора на катках)

Реакция R проходит через ось шарнира и направлена перпендикулярно к опорной плоскости.

    6. Жесткая заделка

Нахождение реакции жесткой заделки сводится к определению составляющих Х_А и Y_A препятствующих линейному перемещению балки в плоскости действия сил, и алгебраической величине момента m_A, препятствующего вращению балки под действием приложенных к ней сил.
